Centrum Nootdorp

8.8 Externe veiligheid

8.8.1 Inleiding

In dit hoofdstuk EV wordt aangegeven op welke wijze de externe veiligheid in beschouwing is genomen bij het bestemmingsplan. De externe veiligheid gaat over de beoordeling van de risico's die verband houden met het gebruik van gevaarlijke stoffen. Tijdens de productie, de opslag, het gebruik en het transport kunnen er zich calamiteiten voordoen, waardoor de veiligheid van de omgeving in het geding is. Dit houdt daarom een risico in voor de omgeving van dergelijke activiteiten. Externe veiligheid heeft geen betrekking op mogelijke gezondheidschade door langdurige blootstelling aan gevaarlijke of schadelijke stoffen. Het gaat om plotseling optredende schadelijke effecten en de directe gevolgen van die effecten.

8.8.2 Normstelling en beleid

Twee sleutelbegrippen: plaatsgebonden risico en groepsrisico

De risico's bij de externe veiligheid worden uitgedrukt in plaatsgebonden risico en groepsrisico. Waarom worden er twee begrippen gebruikt? Het rijksoverheidsbeleid maakt onderscheid tussen het risico waaraan het individu is blootgesteld en het risico waaraan een groep mensen is blootgesteld. Het gaat om het risico op overlijden. Voor de beoordeling van het risico waaraan het individu is blootgesteld gebruikt men het plaatsgebonden risico. Dit is de maatstaf voor de persoonlijke veiligheid. De maatstaf voor de kans dat een groep van mensen in een keer overlijdt, is het groepsrisico.

Plaatsgebonden risico

Het plaatsgebonden risico (PR) is de overlijdenskans per jaar die op een bepaalde afstand aanwezig is door een ongeval met gevaarlijke stoffen. Hierbij wordt voor de berekening uitgegaan van een fictieve burger. Deze burger is 24 uur per dag gedurende een heel jaar, onbeschermd op de plaats aanwezig waarvoor het plaatsgebonden risico wordt berekend. Verder zal de burger geen aanstalten maken zich in veiligheid te brengen (vlucht- of schuilgedrag) gedurende de maximaal 30 minuten blootstelling aan het optredende effect. Het plaatsgebonden risico kan worden weergegeven door een lijn op een kaart die de punten met een gelijk risico met elkaar verbindt (de zogeheten risicocontour).

Groepsrisico

Het groepsrisico (GR) is de kans op het overlijden in één keer van een groep mensen (Juridisch is de minimum omvang gesteld op 10 doden om van een groepsrisico te kunnen spreken) als direct gevolg van een ongeval met gevaarlijke stoffen. De oriëntatiewaarde geeft hierbij de indicatie van een aanvaardbaar groepsrisico. Het groepsrisico is gedefinieerd als de cumulatieve kansen per jaar dat ten minste 10, 100 of 1000 personen overlijden als rechtstreeks gevolg van hun aanwezigheid in het invloedsgebied van een inrichting, transportroute gevaarlijke stoffen of buisleiding en als gevolg van een ongewoon voorval in dit invloedsgebied waarbij een gevaarlijke stof betrokken is. Het invloedsgebied is het gebied waarin personen nog worden meegeteld voor de berekening van het groepsrisico. Dit gebied wordt bepaald door de berekening van het grootst mogelijke ongeval waar nog bij 1% van de blootgestelde personen dodelijk letsel optreedt.

Het groepsrisico legt een relatie tussen de kans op een ramp en het aantal mogelijke slachtoffers. Het groepsrisico geeft aan hoe groot de kans is dat bij een ongeval bij een risicolocatie 10, 100 of 1000 slachtoffers tegelijk vallen. Bij transportrisico's geldt dat de oriëntatiewaarde voor het groepsrisico overeen komt met de kans op 10 slachtoffers gelijk aan één op de tienduizend (10-4). De kans op 100 slachtoffers gelijk aan één op de miljoen (10-6) enzovoorts. Bij stationaire risicobronnen geldt dat de oriëntatiewaarde voor het groepsrisico een factor 10 kleiner ligt. De oriëntatiewaarde voor het groepsrisico is geen wettelijke norm, het is bedoeld als een ijkpunt. Er kunnen redenen zijn dat een gemeente meer of juist minder risico's accepteert. De gemeente is verplicht om voor iedere situatie een belangenafweging te maken (verantwoording groepsrisico). Daarbij spelen onder anderen de zelfredzaamheid van bewoners, vluchtwegen, economische en maatschappelijke belangen een rol.

Kwetsbare objecten en beperkt kwetsbare objecten

Kwetsbare objecten

Kwetsbare objecten zijn onder ander woningen (met uitzondering van verspreid liggende woningen met een dichtheid van maximaal twee per hectare en dienst- of bedrijfswoningen), kantoren met meer dan 1.500 m² bruto vloeroppervlak en andere objecten waar zich gedurende een groot deel van de dag grote groepen mensen bevinden of (een deel van de dag) kwetsbare groepen mensen, zoals in onderhavig geval een school. De kwetsbare objecten staan gedefinieerd in Bevi artikel 1 sub l. Na in werking treding van het Bevi is de definitie van kwetsbare objecten nog verduidelijkt.

Beperkt Kwetsbare objecten

Onder beperkt kwetsbare objecten worden onder andere verstaan woningen, hotels, restaurants, kantoren, winkels en sport- en kampeerterreinen, voor zover deze objecten niet tot de kwetsbare objecten behoren. In artikel 1 van het Besluit externe veiligheid inrichtingen is een definitie opgenomen van een beperkt kwetsbaar object.

Waarom onderscheid?

Het onderscheid tussen kwetsbare en beperkt kwetsbare objecten is van belang om te bepalen of de PR 10-6 een grenswaarde is of een richtwaarde.

Besluit externe veiligheid inrichtingen

Op 27 oktober 2004 is het Besluit externe veiligheid inrichtingen (Bevi) in werking getreden. Dit besluit moet individuele en groepen burgers een basisbeschermingsniveau garanderen tegen een ongeval met gevaarlijke stoffen bij een inrichting. De Regeling externe veiligheid inrichtingen (Revi) geeft uitvoering aan het Bevi. De laatste wijziging van Bevi / Revi is in werking getreden op 13 februari 2009.

Plaatsgebonden risico

Het BEVI gaat bij het plaatsgebonden risico uit van:

• Het in acht nemen van een grenswaarde van 10-6 voor kwetsbare objecten.
  Dit betekent dat altijd moet worden voldaan aan deze grenswaarde.
• Rekening houden met een richtwaarde van 10-6 voor beperkt kwetsbare objecten.
  Dit betekent dat om gewichtige redenen mag worden afgeweken van de richtwaarde.

Groepsrisico

Bij inrichtingen geldt dat de oriëntatiewaarde voor het groepsrisico overeen komt met de kans op een ongeval met 10 of meer dodelijke slachtoffers van ten hoogste 10–5 per jaar, met de kans op een ongeval met 100 of meer dodelijke slachtoffers van ten hoogste 10–7 per jaar en met de kans op een ongeval met 1000 of meer dodelijke slachtoffers van ten hoogste 10–9 per jaar;

Verantwoording groepsrisico

Indien er een vergunning moet worden verleend aan een inrichting met gevaarlijke stoffen die wordt opgericht, veranderd of in werking is moet het bevoegd gezag bij een toename van het groepsrisico het groepsrisico verantwoorden. Bij het vaststellen of wijzigen van bestemmingsplannen of voor het toestaan van tijdelijke situaties, zoals ook bij het verlenen van vrijstelling op bestemmingsplannen, moet het bevoegd gezag het groepsrisico verantwoorden.

Circulaire Risiconormering Vervoer Gevaarlijke Stoffen

Op dit moment wordt het beleidskader nog gevormd door de circulaire Risiconormering Vervoer Gevaarlijke Stoffen (2004) en de nota Risiconormering Vervoer Gevaarlijke Stoffen (1996). De circulaire is een operationalisering en verduidelijking van het beleid uit de nota, er zijn risiconormen voor vervoerssituaties beschreven en qua methodiek sluit de circulaire aan op het Bevi.

Vanaf 1 juli 2012 is een gewijzigde versie van de Circulaire Risiconormering vervoer gevaarlijke stoffen van kracht. Hierin is, met het oog op de invoering van het Basisnet, juridisch vastgelegd welke risico's het vervoer van gevaarlijke stoffen via weg en water mag veroorzaken. De circulaire zal op termijn vervangen worden door het 'Besluit transportroutes externe veiligheid' (Btev).

Het Basisnet beoogt de spanning tussen het vervoer van gevaarlijke stoffen over de rijkswegen, ruimtelijke ontwikkelingen en veiligheid te verminderen, door het vaststellen van gebruiksruimtes voor het vervoer en van veiligheidszones voor de ruimtelijke ordening.

Het Basisnet gaat vooralsnog niet gelden voor provinciale en gemeentelijke wegen, maar houdt voor rijkswegen in dat de PR 10-6 contour per 1 januari 2010 is vervangen door de zogenaamde veiligheidszone. Een veiligheidszone is een zone langs de weg waarbinnen geen nieuwe kwetsbare objecten zijn toegestaan, gebaseerd op de maximale (rekening houdend met de groei van het transport) PR 10-6 contour (PR-MAX).

Daarnaast dient er onderzocht te worden of de nieuwe ontwikkelingen binnen het zogenaamde plasbrandaandachtsgebied (PAG) vallen. Door het transport van brandbare vloeistoffen bestaat het risico op een plasbrand. Met het PAG wordt rekening gehouden met de effecten van een ongeluk met de meest vervoerde gevaarlijke stoffen, de brandbare vloeistoffen, zoals benzine. Deze stoffen hebben een relatief beperkte effectafstand van 30 meter, waarmee bij bouwplannen op een reële manier rekening gehouden kan worden. Een PAG is alleen dáár, waar de kans op een ongeval met brandbare vloeistoffen niet verwaarloosbaar is.

Een PAG is een gebied tot 30 meter vanaf de rechterrand van de rechterrijstrook (excl. vluchtstrook) waarin, bij realisatie van kwetsbare objecten, rekening dient te worden gehouden met de effecten van een plasbrand. Het PAG is een extra verantwoording bij het bouwen van kwetsbare objecten binnen dit gebied en wordt uitgevoerd naar analogie van de verantwoording van het groepsrisico.

Plaatsgebonden risico

De cRNVGS gaat bij het plaatsgebonden risico uit van:

• Het in acht nemen van een grenswaarde van 10-6 voor kwetsbare objecten.
  Dit betekent dat altijd moet worden voldaan aan deze grenswaarde.
• Rekening houden met een richtwaarde van 10-6 voor beperkt kwetsbare objecten.
  Dit betekent dat om gewichtige redenen mag worden afgeweken van de richtwaarde.

Groepsrisico

Bij transportroutes geldt dat de oriëntatiewaarde voor het groepsrisico overeen komt met de kans op een ongeval met 10 of meer dodelijke slachtoffers van ten hoogste 10–4 per jaar, met de kans op een ongeval met 100 of meer dodelijke slachtoffers van ten hoogste 10–6 per jaar en met de kans op een ongeval met 1000 of meer dodelijke slachtoffers van ten hoogste 10–8 per jaar;

Verantwoording groepsrisico?

Conform de cRNVGS moet het bevoegd gezag bij ruimtelijke plannen verantwoording over het groepsrisico afleggen bij elke overschrijding van de oriëntatiewaarde van het groepsrisico of bij een toename van het groepsrisico ten gevolge van de ontwikkeling van het plangebied.

Besluit externe veiligheid buisleidingen

Sinds 1984 wordt er getoetst aan circulaire Zonering langs hoge druk aardgastransportleidingen (1984) en vanaf 1991 ook aan de circulaire Bekendmaking van beleid ten behoeve van de zonering langs transportleidingen voor brandbare vloeistoffen van de K1-, K2- en K3-categorie. Sinds 1 januari 2011 zijn beide circulaires vervangen door het Besluit externe veiligheid buisleidingen (Bevb) en de bijbehorende regeling.

Plaatsgebonden risico

• Het in acht nemen van een grenswaarde van 10-6 voor kwetsbare objecten.
  Dit betekent dat altijd moet worden voldaan aan deze grenswaarde.
• Rekening houden met een richtwaarde van 10-6 voor beperkt kwetsbare objecten.
  Dit betekent dat om gewichtige redenen mag worden afgeweken van de richtwaarde.

Groepsrisico

Bij buisleidingen geldt dat de oriëntatiewaarde voor het groepsrisico overeen komt met de kans op een ongeval met 10 of meer dodelijke slachtoffers van ten hoogste 10–4 per jaar, met de kans op een ongeval met 100 of meer dodelijke slachtoffers van ten hoogste 10–6 per jaar en met de kans op een ongeval met 1000 of meer dodelijke slachtoffers van ten hoogste 10–8 per jaar;

Wanneer verantwoording groepsrisico?

De verantwoordingsplicht van het groepsrisico is van toepassing bij de vaststelling van een bestemmingsplan, op grond waarvan de aanleg van een buisleiding of de aanleg, bouw of vestiging van een kwetsbaar of een beperkt kwetsbaar object wordt toegelaten.

Vuurwerk

Ingevolge het in 2002 in werking getreden Vuurwerkbesluit (bij besluit van 15 maart 2012 gewijzigd, wijzigingen per 1 jul1 2012 in werking getreden) dient ook via het spoor van de ruimtelijke ordening expliciet aandacht te worden besteed aan de veiligheidsafstanden die gelden voor vuurwerkopslag. Aan situaties waarin niet meer dan 10.000 kg consumentenvuurwerk wordt opgeslagen, wordt in het kader van dit bestemmingsplan niet expliciet aandacht besteed. De hiervoor geldende veiligheidsafstand is dusdanig klein (8 m), dat hieraan in de meeste gevallen kan worden voldaan door de opslagplaats en de deuropening op een juiste wijze op het perceel te projecteren. In het bestemmingsplan worden daarom geen afstandseisen opgenomen. Nadere regulering kan via het milieuspoor (vergunning of melding) plaatsvinden. Vanzelfsprekend is handel in en opslag van consumentenvuurwerk uitsluitend toegestaan, wanneer dit past binnen de bestemming die aan de betreffende gronden is gegeven. Het Besluit externe veiligheid inrichtingen is niet van toepassing op vuurwerkopslagplaatsen.

8.8.3 Externe veiligheid in Centrum Nootdorp

Risicovolle bedrijven binnen/nabij het plangebied

Binnen het plangebied Centrum Nootdorp zijn geen risicovolle bedrijven (met een risicocontour die buiten de inrichting valt).

Transport gevaarlijke stoffen binnen/nabij het plangebied

Gemeentelijke route voor transport gevaarlijke stoffen

De gemeente Pijnacker-Nootdorp beschikt over een aangewezen wegennet voor routeplichtige stoffen op grond van de Wet vervoer gevaarlijke stoffen. De route voor gevaarlijk transport is gelegen op bedrijventerrein Ruijven en ligt op ongeveer 4500m van het plangebied Centrum Nootdorp.

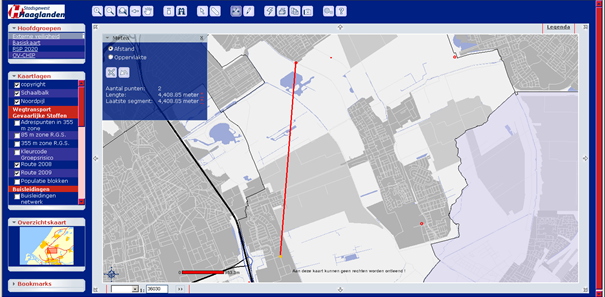

Afstand aangewezen route transport gevaarlijke stoffen tot plangebied Centrum Nootdorp (Bron: Geoweb)

Transport gevaarlijke stoffen over rijkswegen:

Uit de risicokaart blijkt dat de A4 een PR 10-6 contour heeft van 0 meter. Uit de cRNVGS blijkt dat voor de toekomst een PR MAX (en daarmee een veiligheidszone) van 23 meter vanaf het hart van de weg geldt.

Uit de risicokaart blijkt dat de A12 een PR 10-6 contour heeft van 0 meter. Uit de cRNVGS blijkt dat voor de toekomst een PR MAX (en daarmee een veiligheidszone) van 0 meter vanaf het hart van de weg geldt. De A12 heeft geen plasbrandaandachtsgebied.

Uit de risicokaart blijkt dat de A13 een PR 10-6 contour heeft van 0 meter. Uit de cRNVGS blijkt dat voor de toekomst een PR MAX (en daarmee een veiligheidszone) van 17 meter vanaf het hart van de weg geldt. De A13 heeft geen plasbrandaandachtsgebied.

Overzicht PR10-6, PR Max, PAG en Veiligheidszone per rijksweg

Het plangebied Centrum Nootdorp valt niet binnen één van deze contouren. Het plangebied Centrum Nootdorp ligt wel binnen het invloedsgebied van de A4 en van de A13 (vanwege transporten LT3 en GT4).

Afstand A4, A12 en A13 tot plangebied Centrum Nootdorp

Wat betreft het groepsrisico, geeft het Besluit externe veiligheid transportroutes (ambtelijk concept, 2008) aan (artikel 6a) dat in de toelichting in elk geval moet worden ingegaan op mogelijkheden tot voorbereiding van bestrijding en beperking van de omvang van een ramp of zwaar ongeval op de desbetreffende transportroute.

In de cRNVGS (paragraaf 4.3) wordt aangegeven: ”Over elke overschrijding van de oriëntatiewaarde van het groepsrisico of toename van het groepsrisico moet verantwoording worden afgelegd.

In de cRNVGS (paragraaf 5.2.3) wordt verder aangegeven: “Er hoeven in principe geen beperkingen aan het ruimtegebruik te worden gesteld in het gebied dat op meer dan 200 meter van een route of tracé ligt.”

Aangezien het plangebied op ruim 1900m van de A4 en op zo'n 2800m van de A13 ligt is een berekening van het groepsrisico niet aan de orde. Er vindt over de A4 en over de A13 echter wel transport plaats van LT3 en GT4, beide een stofcategorie met een invloedsgebied van 4000 meter (HAndleiding Risicoanalyse Transport, 2011). Daarom moet wel aandacht worden besteed aan zelfredzaamheid en bestrijdbaarheid in relatie tot de stoffen LT3 en GT4.

Zelfredzaamheid

Ten aanzien van de A4 en de A13 adviseert de Veiligheidsregio Haaglanden (VRH 2012/8739/SL) als volgt:

Scenariobeschrijving

Naast de 'dagelijkse incidenten' die zich binnen het plangebied voor kunnen doen, zoals brand, wateroverlast of een aanrijding, geldt voor het transport van giftige stoffen over de rijkswegen A4 en A13 het volgende ergst denkbare scenario.

Het ergst denkbare scenario is het ineens vrijkomen van de totale hoeveelheid gevaarlijke stoffen van een tankwagen met een giftige vloeistof of gas. Hoe groot de effecten naar de omgeving zullen zijn, is afhankelijk van de stof (mate van giftigheid) en de hoeveelheid die is vrijgekomen. Daarbij hebben ook de weersomstandigheden een grote invloed op de verspreiding van de giftige stoffen. In het ergste geval kan dit leiden tot een invloedsgebied van meer dan 4000 meter vanaf de rijkswegen A4 of A13. Gezin de afstand tot het plangebied is het mogelijk dat de aanwezigen in dat geval slachtoffer worden of overlijden wanneer de wind in de richting van het plangebied staat.

Geadviseerde maatregelen

Met het voorliggende bestemmingsplan kunnen geen maatregelen aan de risicobronnen worden getroffen. Onderstaande maatregelen zijn gericht op de beheersing en vermindering van de effecten van het eerder genoemde scenario.

Effectreducerende maatregelen

Ongeacht het incident (van een 'gewone' brand tot een incident op de rijksweg A4 of A13 waarbij giftige stoffen vrijkomen) heeft afschakelbare ventilatie een positieve invloed op het beperken van de schadelijke effecten, binnen de objecten in het plangebied, van de vrijgekomen stoffen.

• A. Om de gevolgen bij het vrijkomen van giftige stoffen te beperken, wordt geadviseerd om bij eventuele verbouw en (vervangende) nieuwbouw van de verblijfsobjecten een technische voorziening te plaatsen, zodat de ventilatie met een eenvoudige handeling kan worden uitgeschakeld. Dit mag ook een handmatige handeling zijn. deze maatregel geldt voor alle objecten die bestemd zijn voor het verblijf van mensen binnen het plangebied. Het is daarbij van belang dat ook ramen en ventilatieopeningen kunnen worden gesloten.

Binnen het invloedsgebied van de rijkswegen A4 en A13 zijn verschillende objecten aanwezig waarin personeelsleden en bezoekers verblijven.

• B. Geadviseerd wordt dat in alle objecten, binnen het plangebied, waarin personeelsleden en/of bezoekers zich kunnen bevinden, de personeelsleden of de BHV-organisatie is voorbereid op eventuele calamiteiten met gevaarlijke stoffen. Het gaat hierbij om calamiteiten die buiten de objecten kunnen plaatsvinden, maar effecten binnen de objecten kunnen hebben. Hierbij is het van belang dat zij ook weten hoe daarbij te handelen. Bijvoorbeeld om bezoekers van de objecten te assisteren om zichzelf in veiligheid te brengen. Hierbij is het ook belangrijk dat dit wordt geborgd en structureel wordt geoefend. Bijvoorbeeld door middel van een plan ten behoeve van noodsituaties.

Maatregelen ten behoeve van de zelfredzaamheid
Om ervoor te zorgen dat mensen goed voorbereid zijn en weten hoe ze moeten reageren bij een ongeval met het transport van giftige stoffen op de rijkswegen A4 of A12 is het van belang dat zij hier vooraf over worden geïnformeerd. Op dit moment is er op regionaal niveau een (risicocommunicatie)campagne ontwikkeld, waarin o.a. deze aspecten worden behandeld. Mogelijk dat de gemeente Pijnacker-Nootdorp voor dit plangebied gebruik kan maken van de hulpmiddelen die onder andere in deze campagne zijn ontwikkeld.

• C. Geadviseerd wordt om bewoners, personeelsleden en vaste bezoekers binnen het invloedsgebied van de transportroute gevaarlijke stoffen rijkswegen A4 en A13, te informeren over de verschillende risico's en gevaren van deze risicobron en de wijze van alarmeren en de wenselijke manier van reageren tijdens incidenten (risicocommunicatie). Dergelijke informatie dient op gezette tijden herhaald te worden, zoadt het onderwerp onder de aandacht blijft.

Bestrijdbaarheid

Ten aanzien van de A4 en de A13 adviseert de Veiligheidsregio Haaglanden (VRH 2012/8739/SL) als volgt:

Maatregelen ten behoeve van de hulpverlening

Voor wat betreft de bereikbaarheid voor hulpdiensten en bestrijdbaarheid van incidenten is het van belang dat de toegankelijkheid, opstelplaatsen en blusvoorzieningen voor dit plangebied voldoende zin. Op dit moment is de bereikbaarheid voor de hulpdiensten en de bluswatervoorziening in dit plangebied voldoende.

Voor de bereikbaarheid van de hulpdiensten heeft de gemeente Pijnacker-Nootdorp in samenwerking met Brandweer Haaglanden de "Handleiding bereikbaarheid" opgesteld. Deze is op 17 augustus 2010 door het college vastgesteld.

Voor de bereikbaarheid van bluswatervoorzieningen is door de Nederlandse Vereniging voor Brandweerzorg en Rampenbestrijding (NVBR) is de 'Handleiding Bluswatervoorziening en bereikbaarheid' ontwikkeld. Deze wordt door gemeente Pijnacker-Nootdorp gehanteerd en nageleefd.

De genoemde maatregelen worden in het kader van externe veiligheid (paragraaf 4.3 van de circulaire Risiconormering vervoer gevaarlijke stoffe) en art. 10 van de Wet veiligheidsregio's geadviseerd, deze kunnen ook een positief effect hebben op de (brand)veiligheid. Ook is het belangrijk dat in de eventuele verdere uitwerking van het plangebied, zoals bouwplannen , ook specifiek wordt gekeken naar de brandveiligheid. Hiervoor kunnen extra maatregelen benodigd zijn.

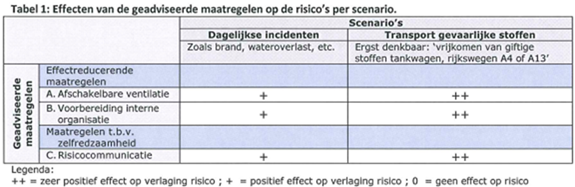

In de onderstaande tabel zijn de maatregelen samengevat die genomen kunnen worden om de risico's te beperken. In de tabel is een inschatting opgenomen van de bijdrage die een maatregel kan leveren aan de risicobeperking van een bepaald scenario.

Transport gevaarlijke stoffen over provinciale wegen

Het transport van alle gevaarlijke stoffen rust op een belangrijk basisprincipe: diegene die met een voertuig via de weg gevaarlijke stoffen vervoert is, op grond van de Wegenverkeerswet 1994 en de Wet Vervoer Gevaarlijke Stoffen (WVGS), verplicht als zodanig de bebouwde kommen van gemeenten te vermijden. Als het vervoer binnen de bebouwde kom noodzakelijk is ten behoeve van het laden en lossen of omdat er redelijkerwijs geen route buiten de bebouwde kom beschikbaar is, mag de chauffeur van dit basisprincipe afwijken. Op deze manier wordt het transport van gevaarlijke stoffen door de bebouwde kom geminimaliseerd en is ook voor de N473 en de N472, die door de bebouwde kom van Pijnacker lopen, een basisveiligheid gegarandeerd.

Op een klein stuk van de N470 na zijn, op grondgebied van de gemeente Pijnacker-Nootdorp, de provinciale wegen niet aangewezen als route transport gevaarlijke stoffen. Op de N470 kan incidenteel wel transport van gevaarlijke stoffen plaats vinden, via een ontheffing. Dit zal met name de bevoorrading van propaantanks zijn.

Op 1 november 2011 is de Handleiding Risicoanalyse Transport verschenen (concept, eventuele onduidelijkheden zullen de komende periode worden verzameld en worden verduidelijkt in de definitieve versie, te verschijnen bij het van kracht gaan van het Btev). Met het in werking treden van de gewijzigde Circulaire risiconormering vervoer gevaarlijke stoffen, per 31 juli 2012 (Stcrt. 14687, 2012), is het gebruik van deze handleiding verplicht.

vastgelegd hoe de risico's van transport van gevaarlijke stoffen conform het vigerende beleid geanalyseerd moeten worden. HART vervangt eerdere rekenprotocollen t.a.v. externe veiligheidsberekeningen voor transport zoals het Paarse boek en het rekenprotocol spoor. In HART zijn vuistregels opgenomen ten aanzien van de noodzaak om te rekenen aan het plaatsgebonden risico en het groepsrisico. Er wordt gekeken naar de aantallen transporten van bepaalde stofcategorieën.

Voor de N470 binnen onze gemeente zijn geen tellingen beschikbaar. Op basis van (naar 2012 opgehoogde) transportgegevens van aanvoerende provinciale wegen uit Delft, Lansingerland en Zoetermeer is een (naar 2012 opgehoogde) schatting gemaakt.

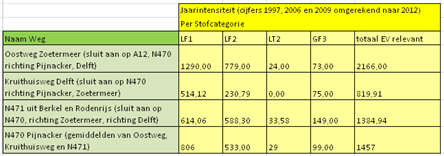

Transportaantallen en stofcatgoriëen aanvoerende provinciale wegen en de N470

Er wordt voldaan aan de vuistregels voor het plaatsgebonden risico wat betekent dat de N470 in Pijnacker-Nootdorp geen 10-6 contour heeft. De aantallen GF3 transporten worden niet gehaald wat wil zeggen dat er geen berekening (en een eventuele verantwoording) van het groepsrisico aan de orde is. Ook ligt het plangebied Centrum Nootdorp ver van de N470 af.

Spoorbaan Den Haag-Rotterdam

Dit spoor wordt niet gebruikt voor transport van gevaarlijke stoffen. Rondom de spoorbaan bevindt zich daarom geen risicocontour in het kader van externe veiligheid.

Buisleidingen binnen/nabij het plangebied

Aardgas

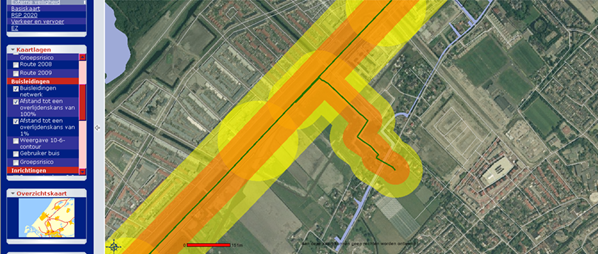

Nabij het plangebied Centrum Nootdorp is een hogedruk aardgasleiding aanwezig. Het plangebied ligt echter buiten het invloedsgebied (1% letaliteit, de lichtgele contour) van de buisleiding. Deze buisleiding vormt derhalve geen belemmering.

Bron: Geoweb

Brandbare vloeistoffen

De DPO-leiding die door de gemeente Pijnacker-Nootdorp loopt niet door of nabij het plangebied Centrum Nootdorp en vormt daarom geen belemmering voor de ontwikkelingen binnen het plangebied.

CO2

De CO2-leiding die door de gemeente Pijnacker-Nootdorp loopt ligt op ruime afstand van het plangebied en vormt daarom geen belemmering voor de ontwikkelingen binnen het plangebied Centrum Nootdorp.

8.8.4 Conclusies

Alle mogelijke risicobronnen zijn onderzocht op nabijheid en relevantie. In geen van de gevallen neemt het groepsrisico toe. De Veiligheidsregio Haaglanden (VRH) is geraadpleegd ten aanzien van de A4 en de A13 en het advies van de VRH is opgenomen in deze paragraaf. Met inachtneming van het advies van de VRH vormt externe veiligheid geen belemmering voor de ontwikkelingen in het plangebied Centrum Nootdorp.
