4.2 Verbeelding (plankaart)

Wettelijke vereisten

De Wro bepaalt dat ruimtelijke plannen digitaal en analoog beschikbaar moeten zijn. Hierbij vormt de inhoud van de digitale versie de beslissende versie. De digitalisering brengt met zich mee dat bestemmingsplannen digitaal uitwisselbaar en op vergelijkbare wijze gepresenteerd moeten worden. Met het oog hierop stellen de Wro en de onderliggende regelgeving eisen waaraan digitale en analoge plannen moeten voldoen. Zo bevat de Standaard Vergelijkbare Bestemmingsplannen (SVBP) bindende afspraken waarmee bij het maken van bestemmingsplannen rekening moet worden gehouden. De SVBP kent (onder meer) hoofdgroepen van bestemmingen, een lijst met functie- en bouwaanduidingen, gebiedsaanduidingen en een verplichte opbouw van de planregels en het renvooi.

Leeswijzer verbeelding

Wegwijzer via internet

Met de digitalisering van ruimtelijke plannen is het lezen en interpreteren van de verbeelding (voorheen plankaart) een nieuwe aangelegenheid. Via de website www.ruimtelijkeplannen.nl kunnen bestemmingsplannen (ook in voorbereiding zijnde plannen voor zover deze ter inzage zijn gelegd) worden ingezien. Via het tabblad 'bestemmingsplannen' kan worden doorgeklikt naar de provincie, de woonplaats of nog specifieker de straatnaam. De gebieden die zwart omlijnd op de kaart staan aangeduid, zijn de gebieden waarvoor een bestemmingsplan digitaal raadpleegbaar is.

Zodra het gewenste bestemmingsplan is gevonden en deze voldoende is ingezoomd, wordt de betreffende bestemmingslegging zichtbaar. Om een beter beeld van de omgeving te krijgen, kan voor verschillende ondergronden worden gekozen (luchtfoto, topografie). Zodra linksonder 'legenda' wordt aangeklikt, wordt inzichtelijk wat de verschillende kleuren betekenen.

Door vervolgens op een locatie binnen het plangebied te klikken, wordt aan de rechterzijde van de kaart de bijbehorende informatie getoond (zie onderstaande figuur).

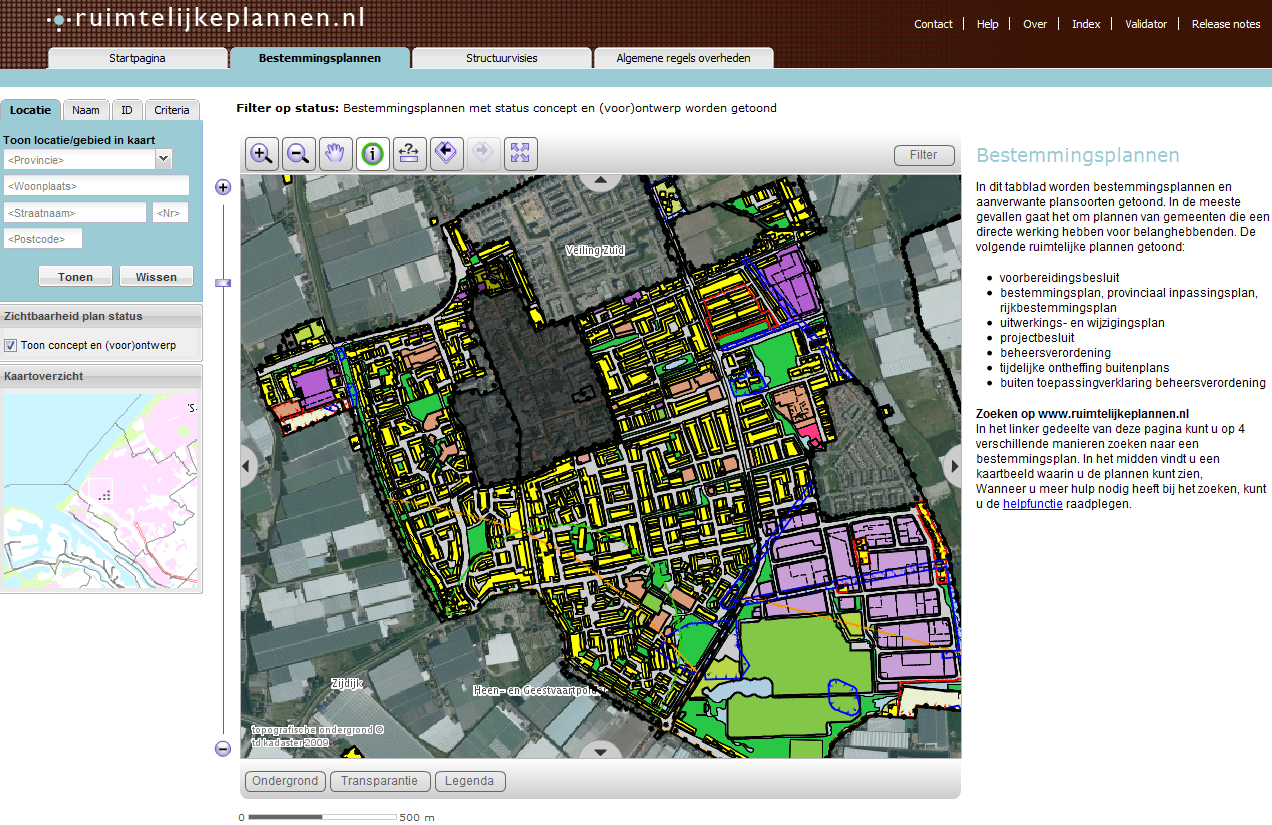

Figuur 4.1 Voorbeeld verbeelding www.ruimtelijkeplannen.nl

Door vervolgens op een locatie binnen het plangebied te klikken wordt aan de rechterzijde van de kaart de bijbehorende informatie getoond. Zie onderstaand figuur.

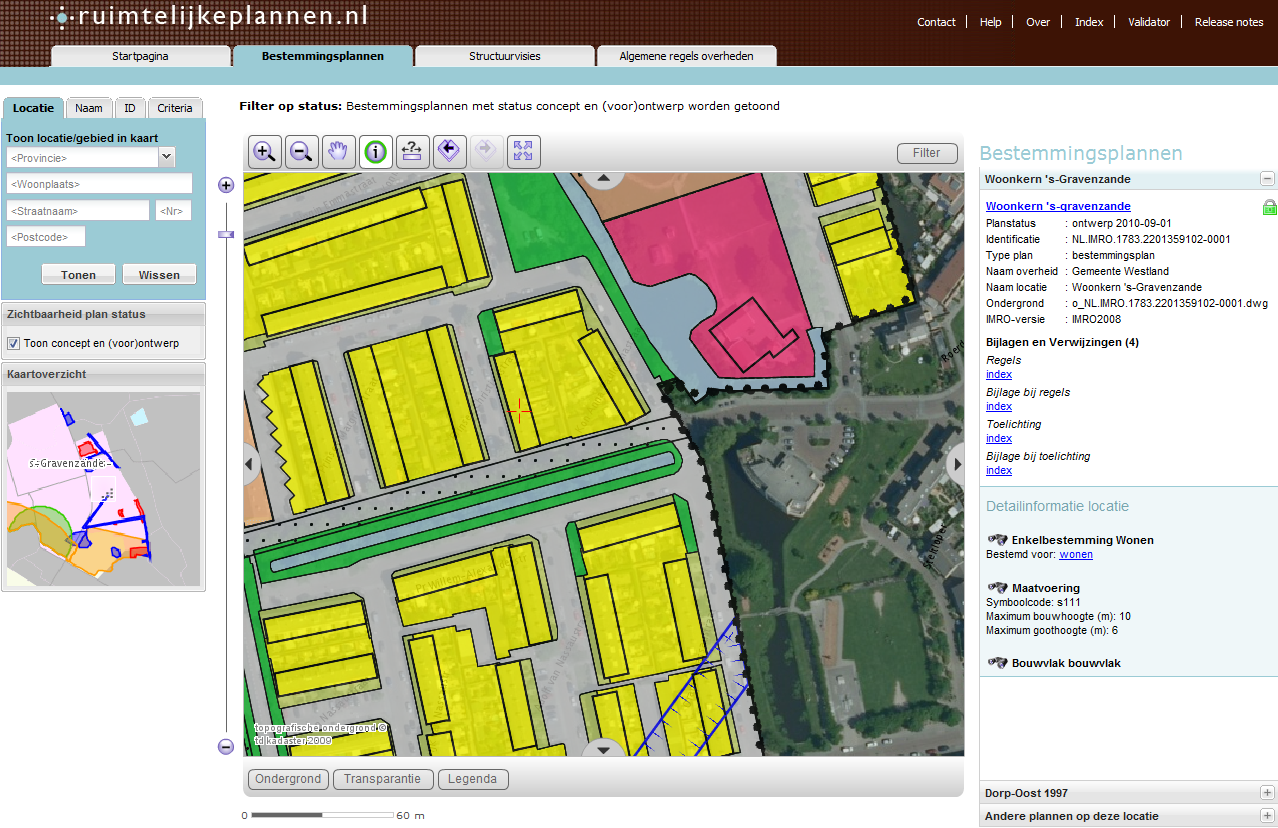

Figuur 4.2 Verbeelding met rechts in beeld de uitleg bij de locatie waar het rode kruis is geplaatst

In bovenstaand voorbeeld geldt voor de locatie waarin het rode kruisje is geplaatst een goothoogte van 6 m en een bouwhoogte van 10 m. De gronden zijn bestemd voor wonen en er is sprake van een bouwvlak. Indien meer informatie is gewenst, kan boven het blauwe vlak worden doorgeklikt naar de toelichting en/of de regels van het plan.

Analoge verbeelding

Alhoewel de digitale verbeelding het uitgangspunt vormt, blijft het mogelijk het bestemmingsplan analoog in te zien. Het lezen van de analoge verbeelding is verschillend van de digitale verbeelding. Op de analoge verbeelding zijn alle functies zodanig bestemd, dat het mogelijk is om met behulp van het renvooi direct te zien welke bestemmingen aan de gronden binnen het plangebied zijn gegeven en welke regels daarbij horen. Uitgangspunt daarbij is dat de verbeelding zoveel mogelijk informatie geeft over de in acht te nemen maten en volumes.

Bestemmingsvlak en bouwvlak

Vrijwel elke bestemming bestaat doorgaans uit twee vlakken: een bestemmingsvlak en een bouwvlak. Het bestemmingsvlak geeft aan waar een bepaald gebruik toegestaan is. Het bouwvlak is een gebied waarvoor de mogelijkheden om gebouwen te bouwen in de regels zijn aangegeven. Bouwvlakken worden doorgaans voorzien van aanduidingen die betrekking hebben op de maatvoering. Soms komt het voor dat het bestemmingsvlak en het bouwvlak met elkaar samenvallen. Op de verbeelding is dan uitsluitend een bouwvlak te zien (het bestemmingsvlak ligt hieronder).

Aanduidingen

Op de digitale plankaart is een onderscheid gemaakt in drie verschillende aanduidingen. Een aantal functieaanduidingen is gebruikt om de gebruiksmogelijkheden binnen een bestemming of een gedeelte daarvan nader te specificeren. Het kan hierbij gaan om een nadere specificatie van de gebruiksmogelijkheden, een expliciete verruiming daarvan of juist een beperking. Voorbeelden van functieaanduidingen in het plangebied zijn horeca en begraafplaats.

Alle aanduidingen met betrekking tot de wijze van bouwen en de verschijningsvorm van bouwwerken, worden bouwaanduidingen genoemd. Een voorkomende bouwaanduiding in het plangebied is gestapeld.

Alle aanduidingen die betrekking hebben op afmetingen, percentages en oppervlakten, zowel ten aanzien van het bouwen als ten aanzien van het gebruik, zijn maatvoeringaanduidingen.

Voorgevelrooilijn

Een specifieke aanduiding op de verbeelding is de voorgevelrooilijn. Hiermee wordt beoogd op die plaatsen waar dat gewenst is extra bescherming te bieden tegen ongewenste bebouwing in tuinen. Veelal valt de voorgevelrooilijn samen met de voorgevel van een gebouw. In enkele gevallen omvat de voorgevelrooilijn ook een zijgevel.
